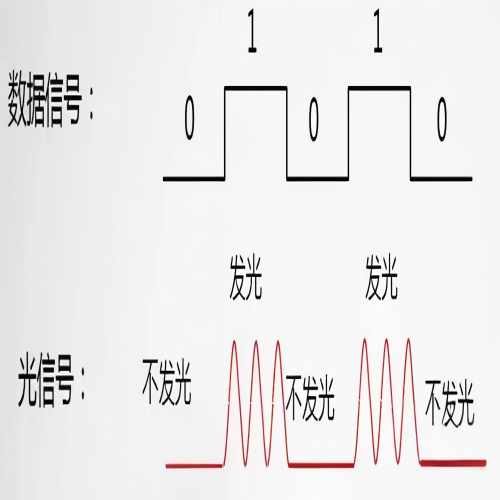

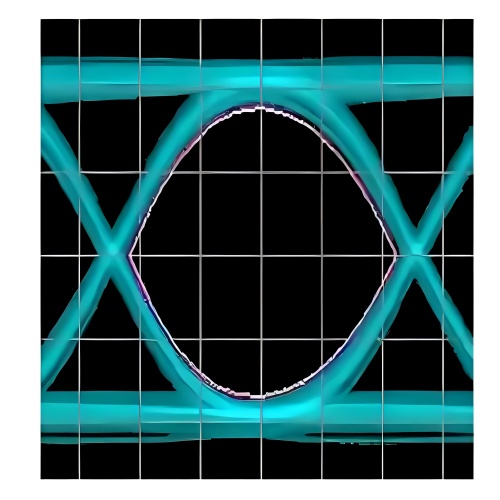

眼圖是一種通過示波器將光信號轉換為電信號后，對信號進行采樣、疊加而形成的類似眼睛形狀的圖形。它直觀反映了光模塊傳輸信號的質量狀況，是衡量光模塊所發射光信號中包含的碼間干擾和噪聲等因素綜合影響的直觀呈現。

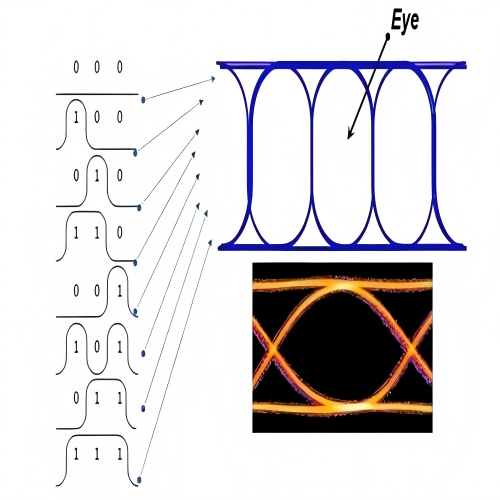

眼圖的形成原理基于示波器的余輝作用。用一個示波器跨接在接收濾波器的輸出端，然后調整示波器掃描周期，使示波器水平掃描周期與接收碼元的周期同步，這時示波器屏幕上看到的圖形就稱為眼圖。示波器一般測量的信號是一些位或某一段時間的波形，反映的是細節信息，而眼圖則反映的是鏈路上傳輸的所有數字信號的整體特征。如果示波器的整個顯示屏幕寬度為一定時間（如100ns），則表示在示波器的有效頻寬、取樣率及記憶體配合下，得到了這段時間內的波形資料。但對于一個系統而言，分析這么短的時間內的信號并不具有代表性，因為信號在較長時間內可能會出現一些突波等異常情況。而眼圖通過重復疊加的方式，將新的信號不斷加入顯示屏幕中，同時記錄著前次的波形，只要累積時間夠久，就可以形成完整的眼圖，從而了解到整個系統的性能，如串擾、噪聲以及其它的一些參數，為整個系統性能的改善提供依據。

眼圖功能的重要性

眼圖功能在光模塊的性能評估和故障排查中具有極其重要的作用，主要體現在以下幾個方面：

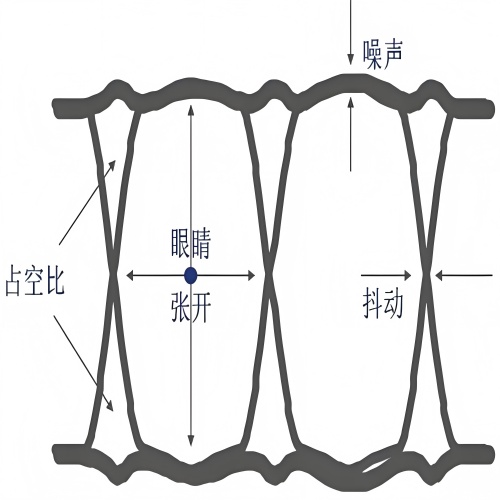

1. 性能評估：通過觀察眼圖的形態和關鍵參數，如眼高、眼寬、消光比、Q因子等，可以直觀地評估光模塊的信號質量，判斷光模塊是否滿足通信標準。例如，眼圖張開度越大，代表光模塊傳輸的信號質量越好；眼圖的上升時間和下降時間越短，表示信號的轉換速度越快，性能越優。

2. 故障排查：當光通信系統出現故障時，通過觀察眼圖可以快速定位故障位置和可能的原因。例如，如果眼圖出現完全關閉或打開的情況，可能是光模塊本身存在問題；如果眼圖出現明顯的失真，可能是光通訊鏈路存在噪聲干擾或信號衰減等問題。

3. 系統優化：通過對眼圖的詳細分析，工程師可以找出信號傳輸中存在的問題，并根據問題的原因進行相應的改進和優化。例如，通過調整光模塊的工作參數、提高光纖的質量、減少噪聲干擾等手段，可以有效改善眼圖的形態，提高光通信系統的傳輸效率和穩定性。

光模塊眼圖測試方法與設備

測試方法

光模塊眼圖測試通常使用高速數字示波器和波形發生器進行測試。具體測試步驟如下：

1. 設備連接：將波形發生器、光模塊和示波器分別連接好，確認設備供電及開啟。一般而言，需要將波形發生器產生一個固定模式的數據流，將數據流調制在一個恒定的頻率的信號載波上。如果要測試不同模式的數據流，需要在不同模式之間進行切換。輸入端光信號強度應該適中，不要過強或過弱。

2. 參數設置：根據測試系統的時鐘速率和光模塊的性能要求，決定示波器的采樣速率。通過示波器上的控制面板或軟件來設置示波器的參數，如時鐘速率、垂直和水平縮放、觸發設置等，以獲得最佳的測試結果。

3. 數據采集與分析：開啟示波器并啟動眼圖測試，采集一段數據，觀察眼圖。通過對眼圖的分析，可以計算出光模塊的性能參數，如噪聲、抖動、協方差等。這些參數可以幫助用戶確定光模塊的性能和響應時間，作為性能優化和故障排除的依據。

4. 結果記錄與處理：測試結束時，將所有的設備恢復正常狀態，并記錄下測試結果。根據測試需求，可能需要進行進一步的數據分析和數據處理，如誤碼率測試（BER）等。

測試設備

進行光模塊眼圖測試需要專業的測試設備，常見的設備有：

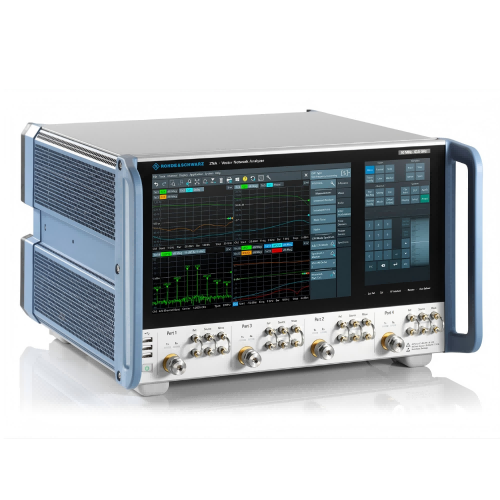

1. 高速示波器如TektronixDPO/MSO70000DX系列示波器、Keysight 86100D Infiniium DCA-X系列眼圖分析儀、Rohde&Schwarz R&S RTP眼圖分析儀等。這些示波器具有高帶寬、高采樣率等特點，能夠準確捕捉和顯示高速光信號的眼圖。

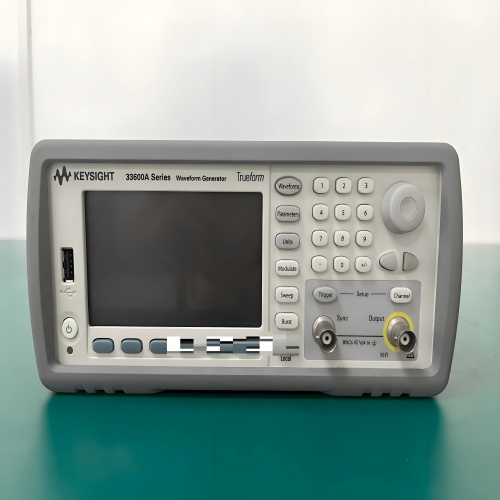

2. 波形發生器：如Tektronix AWG7系列波形發生器、Keysight M8190A高速任意波形發生器等。波形發生器用于產生測試所需的固定模式數據流，并將其調制在信號載波上。

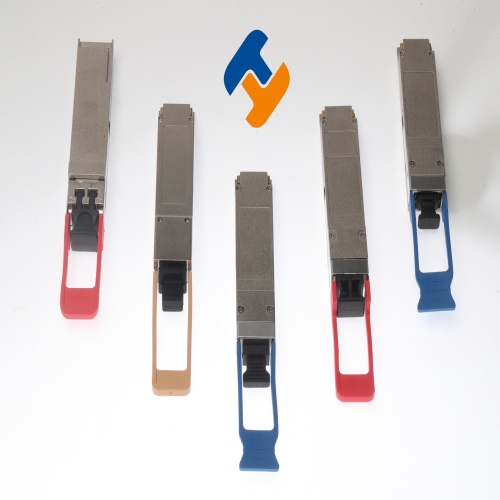

3. 光模塊：根據測試需求選擇不同類型和速率的光模塊，如QSFP28 100G光模塊等。

4. 光衰減器：如JDSU OLA-55可變光衰減器、EXFO FVA系列可變光衰減器、Anritsu MP1632A固定光衰減器等。光衰減器可用于調節輸入的光信號強度，確保測試過程中光信號的強度適中。

5. 光纖：根據測試需求選擇不同類型的光纖，如OM3或OM4多模光纖、SMF單模光纖等。

6. 時鐘源：如HP 81110A 165 MHz脈沖源、Agilent 33250A功能發生器等。時鐘源用于提供測試所需的時鐘信號。

光模塊眼圖關鍵參數解析

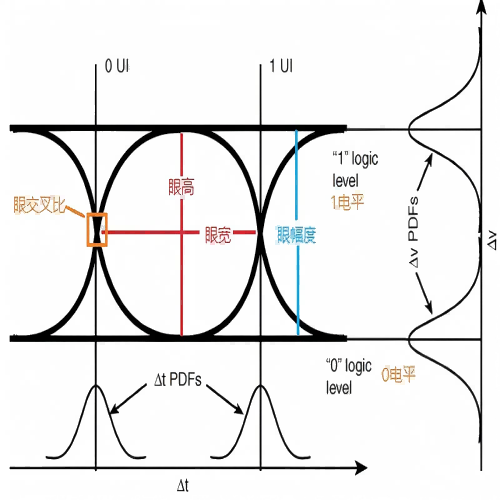

眼高與眼寬

1. 眼高：眼高即是眼圖在垂直軸所開的大小，它是信噪比測量，與眼圖振幅非常相似。眼高反映了信號的噪聲容限，眼高越大，表示信號的噪聲容限越大，信號質量越好。在實際測量中，眼高通常通過在眼圖中央位置附近區域（通常為零點交叉時間之間距離的20%）分布振幅值進行測量。

2. 眼寬：眼寬反映信號的總抖動，即是眼圖在水平軸所開的大小，其定義為兩上緣與下緣交匯的點（Crossing Point）間的時間差。交叉點之間的時間是基于信號中的兩個零交叉點處的直方圖平均數計算而來，每個分布的標準偏差是從兩個平均數之間的差值相減而來。眼寬越大，表示信號的總抖動越小，信號質量越穩定。

消光比

消光比定義為眼圖中“1”電平與“0”電平的統計平均的比值，其計算公式可以是多種形式。消光比在光通信發射源的量測上是相當重要的參數，它的大小決定了通信信號的品質。消光比越大，代表在接收機端會有越好的邏輯鑒別率；消光比越小，表示信號較易受到干擾，系統誤碼率會上升。消光比直接影響光接收機的靈敏度，從提高接收機靈敏度的角度希望消光比盡可能大，有利于減少功率代價。但是，消光比也不是越大越好，如果消光比太大會使激光器的相關抖動增加。如一般的千兆系統，對于FP/DFB直調激光器要求消光比不小于8.2dB，EML電吸收激光器消光比不小于10dB。一般建議實際消光比與最低要求消光比大0.5~1.5dB。

眼交叉比

眼圖交叉比，是測量交叉點振幅與信號“1”及“0”位準之關系，因此不同交叉比例關系可傳遞不同信號位準。一般標準的信號其交叉比為50%，即表示信號“1”及“0”各占一半的位準。為了測量其相關比率，使用統計方式。交叉位準依據交叉點垂直統計的中心窗口而計算出來的平均值，其比例方程式與眼圖中“1”及“0”位準的平均值相關。隨著交叉點比例關系的不同，表示不同的信號1或0傳遞質量的能力。例如，眼交叉比過大，即傳遞過多1位準信號，將會依此交叉比關系來驗證信號誤碼、屏蔽及其極限值；眼交叉比過小，即傳遞過多0位準信號，一般容易造成接收端信號不易從其中抽取頻率，導致無法同步，進而產生同步損失。

信號上升時間與下降時間

一般測量上升及下降時間是以眼圖占20%~80%的部分為主，其中上升時間分別以左側交叉點左側（20%）至右側（80%）兩塊水平區間作此傳遞信號上升斜率時間之換算；下降時間分別以右側交叉點左側（80%）至右側（20%）兩塊水平區間作此信號傳遞下降斜率時間之換算。如果上升時間愈短，即愈能表現出眼圖中間的白色區塊，代表可傳遞的信號及容忍誤碼比率較好；而對于眼圖下降時間，同樣如果下降時間愈短，亦愈能表現出眼圖中間的白色區塊，可以傳遞的信號及容忍誤碼比率愈好。

Q因子

Q因子用于測量眼圖信噪比的參數，它的定義是接收機在最佳判決門限下信號功率和噪聲功率的比值，可適用于各種信號格式和速率的數字信號。Q因子綜合反映眼圖的質量，Q因子越高，眼圖的質量就越好，信噪比就越高。Q因子一般受噪聲、光功率、電信號是否從始端到終端阻抗匹配等因素影響。一般來說，眼圖中1電平的這條線越細、越平滑，Q因子越高。在不加光衰減的情況下，發送側光眼圖的Q因子不應該小于12，接收測的Q因子不應該小于6。

平均功率

通過眼圖反映的平均功率，即是整個數據流的平均值。與眼圖振幅測量不同，平均功率則是直方圖的平均值。如果數據編碼正常工作，平均功率應為總眼圖振幅的50%。

抖動

抖動是在高速數據傳輸線中導致誤碼的定時噪聲。如果系統的數據速率提高，在幾秒內測得的抖動幅度會大體不變，但在位周期的幾分之一時間內測量時，它會隨著數據速率成比例提高，進而導致誤碼。抖動可以分為隨機抖動和確定性抖動，確定性抖動又可以分成多個子分量，如周期性抖動（PJ）、數據相關抖動（DDJ）、有界不相關抖動（BUJ）等。

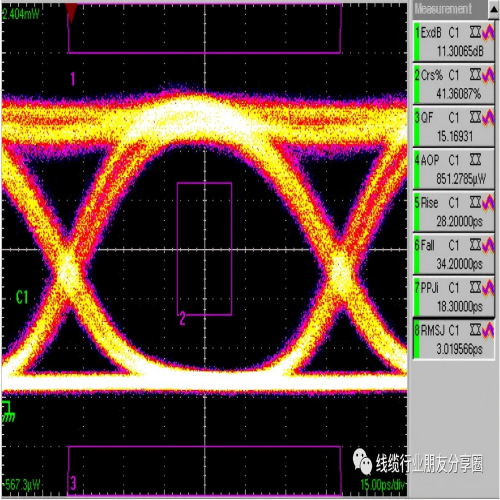

「上圖為一個10G光信號的眼圖 ，左邊是眼圖的形狀以及10G眼圖的模板， 右邊一欄為這個光信號的一些測量值 ，從上而下分別為消光比（ ExdB ）；交叉點比例（ Crs ）；Q因子（ QF ）；平均光功率 （AOP ）；上升時間 （Rise ）；下降時間（ Fall ）； 峰值抖動（ PFJi ）；均方根值抖動（ RMS）」

光模塊眼圖功能的應用場景

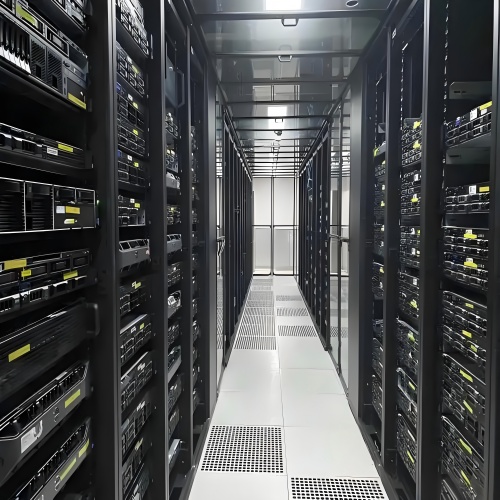

數據中心

在數據中心中，光模塊作為實現服務器與交換機之間高速數據傳輸的關鍵器件，其信號質量直接影響到數據中心的性能和穩定性。眼圖功能在數據中心的光模塊性能評估和故障排查中發揮著重要作用。

電信網絡

在電信網絡中，光模塊作為實現基站與核心網之間、不同節點之間高速數據傳輸的關鍵器件，其信號質量對于電信網絡的正常運行至關重要。眼圖功能在電信網絡的光模塊性能評估、故障排查和網絡優化中具有重要應用。

例如，在5G基站建設中，需要部署大量的光模塊用于實現基站與核心網之間的高速數據傳輸。當基站出現信號傳輸異常或網絡故障時，通過眼圖測試可以快速定位故障光模塊，并分析眼圖的形態和關鍵參數，判斷故障原因。如果眼圖出現完全關閉或打開的情況，可能是光模塊本身存在問題；如果眼圖出現明顯的失真，可能是光通訊鏈路存在噪聲干擾或信號衰減等問題。電信運營商可以根據眼圖測試結果，采取相應的措施，如更換光模塊、調整光纖連接、優化網絡參數等，以恢復電信網絡的正常運行。

此外，在電信網絡的優化過程中，眼圖功能還可以用于對光模塊的性能進行監測和分析，根據眼圖的關鍵參數調整網絡參數，提高網絡的傳輸效率和穩定性。例如，通過調整光模塊的發射功率、消光比等參數，優化眼圖的形態，提高信號質量，降低誤碼率。

云計算

在云計算領域，光模塊作為實現數據中心與云服務提供商之間、不同云節點之間高速數據傳輸的關鍵器件，其信號質量對于云計算服務的正常運行至關重要。眼圖功能在云計算的光模塊性能評估、故障排查和服務優化中具有重要應用。

例如，在云服務提供商的數據中心中，通常部署有大量的光模塊用于實現數據中心與云服務提供商之間的高速數據傳輸。當云計算服務出現異常或數據傳輸故障時，通過眼圖測試可以快速定位故障光模塊，并分析眼圖的形態和關鍵參數，判斷故障原因。如果眼圖出現明顯的失真或抖動，可能是光模塊受到噪聲干擾、信號衰減或光模塊本身存在問題。云服務提供商可以根據眼圖測試結果，采取相應的措施，如更換光模塊、調整光纖連接、優化網絡參數等，以恢復云計算服務的正常運行。

此外，在云計算服務的優化過程中，眼圖功能還可以用于對光模塊的性能進行監測和分析，根據眼圖的關鍵參數調整服務參數，提高服務的性能和可靠性。例如，通過調整光模塊的傳輸速率、眼圖形態等參數，優化云計算服務的響應時間和數據傳輸效率

光模塊眼圖功能的未來發展趨勢

高速率、高精度測試

隨著光通信技術的不斷發展，光模塊的速率也在不斷提高，從目前的幾百吉比特每秒（Gbps）向太比特每秒（Tbps）發展。未來，光模塊眼圖功能將朝著高速率、高精度測試的方向發展，以滿足對高速光模塊性能評估的需求。

例如，開發具有更高帶寬、更高采樣率的示波器和波形發生器，能夠準確捕捉和顯示高速光信號的眼圖。同時，優化眼圖測試算法和軟件，提高眼圖測試的精度和效率，能夠更準確地測量眼圖的關鍵參數，為光模塊的性能評估提供更可靠的依據。

智能化、自動化測試

未來，光模塊眼圖功能將朝著智能化、自動化測試的方向發展。通過集成人工智能算法和機器學習技術，實現眼圖測試的自動化和智能化，減少人工干預，提高測試效率和準確性。

例如，開發智能化的眼圖測試系統，能夠自動識別眼圖的形態和關鍵參數，根據預設的標準自動判斷光模塊的性能是否合格。同時，系統還可以自動生成測試報告，為工程師提供詳細的測試數據和分析結果，方便工程師進行故障排查和性能優化。

標準化、互操作性測試

隨著光模塊市場的不斷擴大和競爭的加劇，光模塊眼圖功能的標準化和互操作性將成為未來發展的重要趨勢。通過制定統一的眼圖測試標準和協議，不同廠商生產的光模塊將能夠實現更好的互操作性，降低用戶的采購和維護成本。

例如，相關行業組織可以制定統一的眼圖測試標準和規范，明確眼圖測試的方法、設備、參數等要求。同時，推動光模塊廠商按照統一的標準進行生產和測試，確保不同廠商生產的光模塊在眼圖測試方面具有互操作性。

與新興技術融合測試

未來，光模塊眼圖功能將與新興技術如人工智能、量子通信等融合測試。例如，在量子通信領域，光模塊作為實現量子信號傳輸的關鍵器件，其眼圖功能可以用于評估量子信號的質量和穩定性。通過將眼圖測試技術與量子通信技術相結合，可以開發出更適用于量子通信的光模塊測試方法和設備，為量子通信技術的發展提供支持。
